屋頂風機

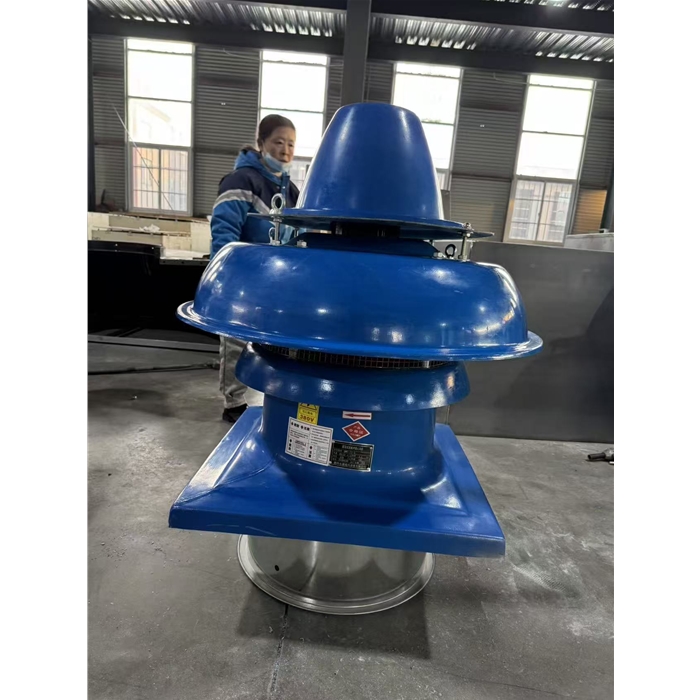

名稱：玻璃鋼離心屋頂風機
詳細信息
玻璃鋼離心屋頂風機 技術應用手冊
玻璃鋼離心屋頂風機是集成玻璃鋼防腐材質 + 離心式氣流結構 + 屋頂安裝設計的專用通風設備，主要用于廠房、車間、實驗室等建筑屋頂?shù)?strong style="color: rgb(0, 0, 0); font: 700 16px / 24px Inter, -apple-system, BlinkMacSystemFont, 'Segoe UI', 'PingFang SC', 'Hiragino Sans GB', 'Microsoft YaHei', 'Helvetica Neue', Helvetica, Arial, sans-serif; font-size: 16px; font-weight: bold; line-height: 24px; text-align: start; white-space: normal; display: inline; flex: 0 1 auto; flex-direction: row; justify-content: normal; align-items: normal; padding: 0px; margin: 0px; background: rgba(0, 0, 0, 0) none repeat scroll 0% 0% / auto padding-box border-box; background-color: rgba(0, 0, 0, 0);">腐蝕性廢氣排放或新鮮空氣補給，兼具防腐耐用、防雨抗風、運行穩定等特點，適用于強腐蝕工況的屋頂通風系統。
一、 核心特性與優勢
- 防腐耐候雙保障
- 主體材質為耐腐玻璃鋼（可定制聚酯 / 乙烯基酯 / 環氧樹脂），耐受酸堿霧、鹽霧、腐蝕性廢氣侵蝕，適配化工、電鍍、污水處理廠等場景；
- 外殼添加抗紫外線助劑，耐風吹日曬，戶外使用壽命比普通鋼制屋頂風機長 5-8 年。
- 離心式結構適配屋頂工況
- 離心葉輪產生高壓頭，可克服屋頂至車間的管道阻力，排風效率比軸流式屋頂風機高 20%-30%；
- 氣流沿水平方向進入、垂直方向排出，搭配防雨風帽，有效防止雨水倒灌。
- 輕質易安裝
- 玻璃鋼材質重量比鋼制同型號風機輕 30%-40%，降低屋頂承重負荷，無需額外加固屋面；
- 一體化底座設計，與屋頂預留洞口快速對接，安裝工期短。
- 低噪運行
- 蝸殼采用流線型設計，減少氣流渦流噪音；電機配備減震底座，降低振動傳遞噪音，運行噪音比傳統屋頂風機低 5-8dB。
二、 結構組成
| 部件名稱 | 功能與特性 |
|---|---|
| 玻璃鋼離心葉輪 | 葉片弧度優化設計，高效增壓；高含塵工況可內襯碳化硅耐磨層 |
| 玻璃鋼蝸殼 | 收集葉輪排出的氣流并轉換為靜壓能；表面光滑，減少阻力損失 |
| 屋頂安裝底座 | 法蘭式設計，與屋面防水層無縫銜接；內置防水密封圈，防止?jié)B水 |
| 防雨風帽 | 弧形導流結構，防止雨水、雜物進入風機內部；可根據主導風向調整朝向 |
| 傳動系統 | 支持 A 式（直聯）、C 式（皮帶）、D 式（聯軸器）傳動，適配不同機號： - A 式：№6C 以下小型風機，維護簡單 - C 式 / D 式：№6C 以上大型風機，滿足高風壓需求 |
| 減震裝置 | 電機與底座間加裝橡膠減震墊，降低振動對屋面的沖擊 |
三、 關鍵性能參數
| 參數類別 | 技術指標 |
|---|---|
| 介質要求 | 輸送氣體：無粘性腐蝕性氣體；含塵量≤150mg/m³ |
| 溫度范圍 | 常規型：≤60℃；耐高溫型（乙烯基酯樹脂）：≤150℃ |
| 防護等級 | 電機防護等級≥IP55，適應戶外潮濕環境 |
| 風壓風量 | 風量范圍：500-100000m³/h；全壓范圍：200-2000Pa，可按需定制 |
| 安裝環境 | 適用于坡度≤30° 的屋頂；抗風等級≥8 級，滿足大部分地區戶外使用 |
四、 適用場景
- 化工 / 電鍍車間屋頂：排出生產過程中產生的氯化氫、硫化氫、酸堿霧等腐蝕性廢氣，避免室內積聚腐蝕設備。
- 污水處理廠構筑物屋頂：如曝氣池、污泥脫水間屋頂，排出氨氣、硫化氫等惡臭腐蝕性氣體。
- 實驗室 / 醫藥廠房屋頂：排出實驗或生產中產生的有機溶劑蒸汽、腐蝕性尾氣，滿足潔凈防腐要求。
- 沿海地區廠房屋頂：耐受高鹽霧環境，防止風機銹蝕，適用于海邊化工、食品加工企業。
五、 安裝關鍵要點
- 屋面基礎處理
- 屋頂預留洞口尺寸需與風機底座匹配，洞口周邊做防水加強層；
- 安裝時在底座與屋面之間鋪設耐腐橡膠密封墊，緊固螺栓采用不銹鋼材質，防止銹蝕松動。
- 減震與防噪
- 風機底座加裝彈簧減震器（重型風機）或橡膠減震墊（輕型風機），減少振動傳遞導致的屋面開裂；
- 管道與風機出風口連接時采用柔性軟接，避免硬連接產生的共振噪音。
- 防雨與防風
- 防雨風帽安裝時需朝向主導風向的反方向，防止大風天氣雨水倒灌；
- 沿海臺風地區需加裝風帽加固支架，防止風帽被強風掀翻。
- 電氣安裝
- 電機接線盒做防水密封處理，電源線采用耐腐護套線；
- 防爆工況需選配防爆電機（Exd II BT4），并做好防靜電接地（接地電阻≤4Ω）。
六、 維護保養重點
- 日常巡檢
- 檢查風帽是否松動、破損，有無雨水滲入風機內部；
- 監聽運行聲音，若出現異響，排查葉輪是否積塵失衡或軸承磨損。
- 定期保養
- 每月：用壓縮空氣吹掃葉輪積塵，檢查防腐層表面是否有裂紋、鼓包；緊固底座螺栓，防止屋面振動導致松動。
- 每季：給軸承加注耐溫鋰基潤滑脂；檢查柔性軟接是否老化破損，及時更換。
- 每年：檢測風機振動值（軸承座振動速度≤6.3mm/s），必要時做葉輪動平衡校正；檢查屋面底座密封情況，重新打耐腐密封膠，防止?jié)B水。
- 長期停機防護
- 關閉風機后，用防雨罩覆蓋整機，防止日曬雨淋加速防腐層老化；
- 電機內部放置干燥劑，每月通電一次（30 分鐘）驅潮。
七、 常見故障及處理
| 故障現象 | 核心原因 | 處理措施 |
|---|---|---|
| 屋面滲水 | 底座密封墊老化、螺栓松動；防水膠開裂 | 更換耐腐密封墊，對角緊固螺栓；重新涂刷屋面專用耐腐防水膠 |
| 雨水倒灌 | 風帽朝向錯誤；風帽導流板破損 | 調整風帽朝向至主導風向反方向；修復或更換風帽導流板 |
| 振動劇烈 | 減震器損壞；葉輪積塵失衡；底座與屋面接觸不實 | 更換減震器；清理葉輪并校正動平衡；在底座下加裝調整墊，保證受力均勻 |
| 防腐層老化剝落 | 紫外線長期照射；樹脂材質與介質不匹配 | 打磨破損部位，重新涂刷耐候防腐面漆；重度老化時更換風機蝸殼 / 葉輪 |
